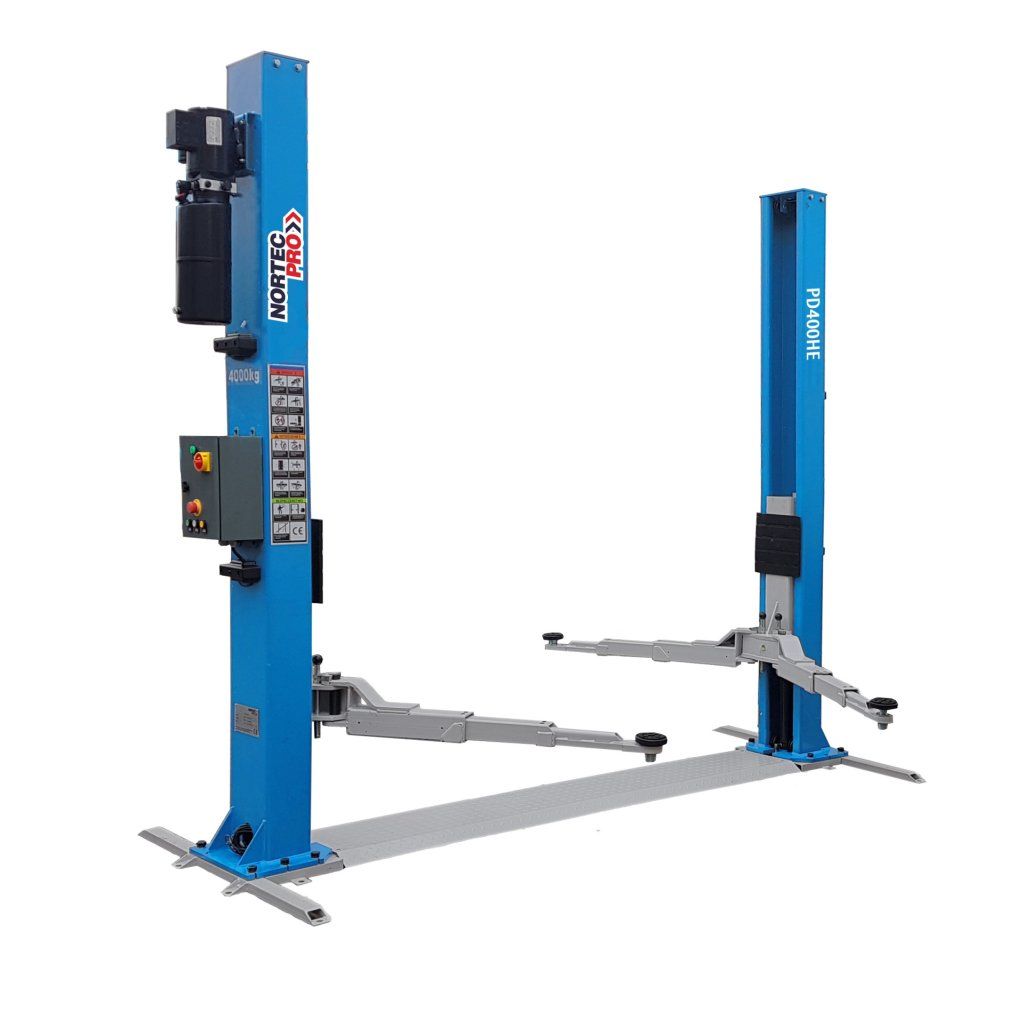

Dvojstĺpový zdvihák PD4000HE Nortec Pro

Dvojstĺpový zdvihák – technické parametre

• Nosnosť: 4000 kg
• Napájanie: 230 V / 400 V / 50 Hz
• Výkon motora: 2,2 kW
• Výška zdvihu: 1930 mm
• Celková výška: 2850 mm

Ramenný systém:

• 2-dielne ramená: 890 – 1390 mm
• 3-dielne ramená: 615 – 1150 mm
• Pracovný tlak oleja: 16 MPa
• Hlučnosť: < 80 dB
• Hmotnosť: 620 kg
• Rozmery balenia: 60 × 320 × 110 cm

Vlastnosti zdviháka

• elektrohydraulický zdvihák
• mechanická synchronizácia na úrovni podlahy
• elektromagnetická blokácia výšky
• automatická blokácia ramien pri zdvíhaní
• ochranné gumové podložky proti poškodeniu dverí vozidla

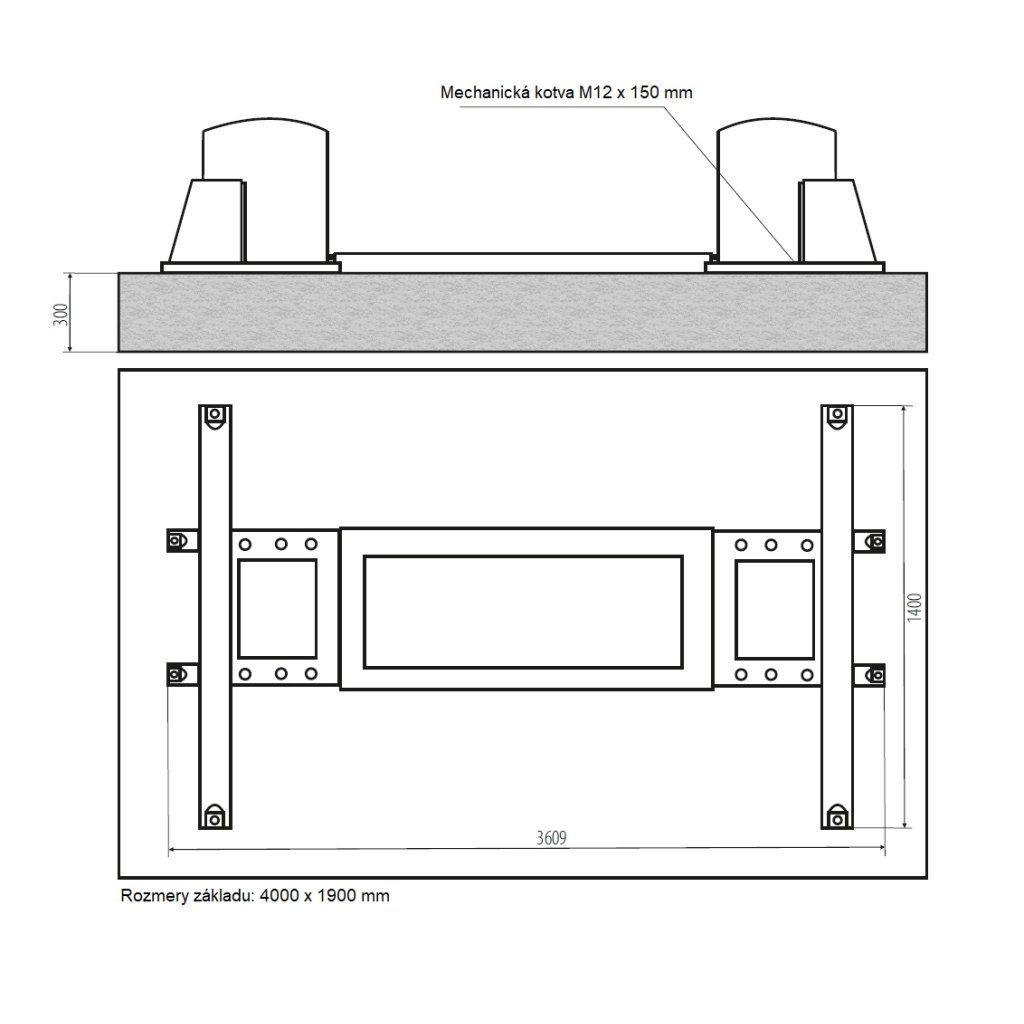

Požiadavky na montáž

• Trieda betónu: minimálne B25 alebo C20/25
• Minimálne rozmery základu: 4000 × 1900 × 300 mm
• Maximálna nerovnosť podlahy: ±5 mm
• Podlaha musí byť vyzretá minimálne 3 týždne pred montážou

Kotvenie:

• mechanické kotvy M12 × 150 mm (12 ks)
  alebo
• chemické kotvy M16 × 250 mm

Ďalšie požiadavky:

• hydraulický olej HL22 – 10 litrov
• prívod elektriny kábel 5 × 2,5 mm²
• istenie min. 32 A (3-fázové 400 V / 50 Hz)

Dôležité informácie k montáži

• montáž je povolená len v interiéri
• zákaz použitia výstuže hrubšej ako 4 mm² v hĺbke 20 cm od povrchu
• všetky pripojenia (najmä elektrické) musí vykonať oprávnená osoba
• inštaláciu musí vykonať kvalifikovaný personál podľa montážnych pokynov
• pri montáži autorizovaným servisom musí byť zdvihák umiestnený na pevnom a pripravenom podklade
